スヘロジョイント

Sphero jointは多くの機械や計器等に於て直線運動や回転運動をいろいろな角度で伝動させる場合に簡単で、しかも可及的多方面に応用できる極めて精度の高いジョイントです。
その形状には同じ原理に基く三つの形式があり、その一つはSpherilav bearingと称し他の二つはRod endと称し外輪がシャンクをもち、それに内ねじ或は外ねじをつけたものです。許容傾斜角はサイズと球を貫通するシャフトの形状とにより８°及至３３°にもなり両軸交又角に変動が良そうされる所には極めて便利であります。
Sphero jointはこの他にも数多くの機能上の特長をそなえており、これを活用する事により設計工作はもちろん組立保守等の労力は著しく削減されます。

ＳＲＭ型（標準用）
ＨＲＭ型（中荷重用）
ロッドエンド（おねじ付き）
ＨＨＭ型（重荷重用）（衝撃荷重用）
ヘテロジョイント
ＳＲＦ型（標準用）
ＨＲＦ型（中荷重用）
ロッドエンド（めねじ付き）
ＨＨＦ型（重荷重用）（衝撃荷重用）
ＲＳ型（標準用）
ＨＲＳ型（中荷重用）
スヘリカルベアリング
ＨＳＳ型（重荷重用）（衝撃荷重用）

構造と特長について

Sphero jointの材質は標準用S25C及びSUJ-2中荷重用・重荷重用SCM21及びSUJ-2を使用して居り標準用はハウジングにブッシュでボールをセットしたものであり、重荷重用はハウジングにボールを挿入してあります。このような組合せをする事により、自動調心性を充分発揮出来るように設計政策されています。
尚、Sphero jointは次の様な特長をもっておりますから機械の小型化ならびにパワーアップ化には極めて適切なものであります。

  1. 負荷容量が大きい

    Sphero jointには負荷容量の大きなボールが組合されていますから負荷能力は極めて大きくなっています。

  2. 小型で軽量

    ハウジング及びボールには強度の大きい材料をしようしてありますから負荷能力の大きな割合に小型軽量であります。

  3. 寿命が長い

    軸とハウジングの間にボールがありますので摩擦が少なく、極めて長い寿命になり、長期間故障なしに使用出来ます。

  4. 自動調心性

    標準用はブッシュの内面が塑性加工せれ、中荷重用・重荷重用はハウジングの内面が球面に加工されており、ボールの両者間は自由に調心することが出来ます。この調心は極めて円滑に行われ、機械の軸心の狂いや荷重による軸のたわみ等は無理なく補われます。
    尚、両軸交又角の変動についてはシャフトの形状により許容傾斜角図の様に８°〜３３°にもなります。

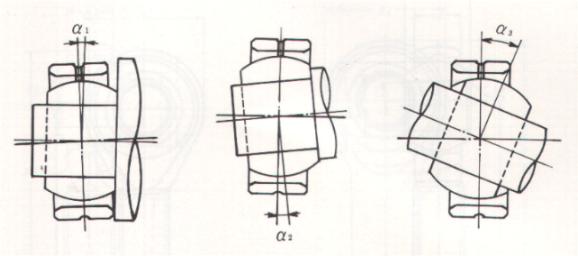

    許容傾斜角度
  5. 容易な取り扱い

    Sphero jointはブッシュとボールとの間が極めて高い精度で作られていますので異物が混入する心配もなく使用できます。
    Sphero jointは完全なる規格の基に作られていますので交換の際にはすみやかに取り換える事が出来ます。

静負荷容量
軸受の回転速度が極めて低速の時は荷重が非常に大きなものになります。しかし実際は荷重がある値をこえると軸受内部のボールとブッシュとの間で弾性限界をこえ塑性変形を表します。
尚、この際生ずる永久変形量はボールの1/00.000であり、この程度の変形はその後の回転性能に影響はみとめられません。
使用に際しての許容負荷容量は次式にて計算します。

Ｐ ：許容負荷荷重(Kgf)
ｎ ：毎分回転数(rpm)
Ｃ０ ：静負荷容量(Kgf)

スフェロジョイントの用途
工作機器 リベット機械 金属折曲機 航空機 コンベヤー装置
研磨機 カードボード機械 瓶洗滌機 ヘリコプター サーチライト
印刷機械 レッテル機械 木工機 機関車 反射望遠鏡
農業用機械 荷役機械 混合機 索引自動車 自動煉瓦製造機
計量機械 鉱山用機械 充填機 パンタグラフ 電気式制御装置
包装機械 板金加工用機械 起重機 ジイゼルエンジン 電気計算機
錠剤用機械 皮革加工機械 彫刻機 トレーラー 断路器操作機構
繊維機械 自動熱焼機 プレス 貨物自動車 自動制御装置
刈取機 メリヤス機械 タービン レーダ装置 エキセントリックプレス
信号装置 換気通風装置
