同軸切替器その2
ANRITSUの同軸切替器を分解してみた。品番はMP59B。
スペックは周波数範囲DC〜1GHz、耐電力100W(CW)、ロスは0.25dB

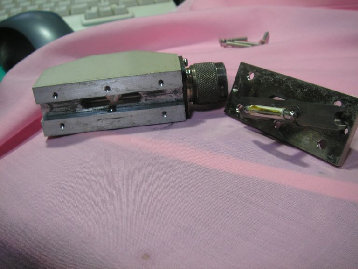

外観
ここまで分解するのにえらくねじを外した。
筐体の材質は無垢のアルミ削りだしである。
コモンのコネクターの先端はバネ機構に成っている。
これにより切り替えバーにテンションをかけて左右
のコネクターに切り替える。
切り替え部のアップ
コモン部のコネクター付近の様子。フランジタイプのNコネである。コネ クター接続部は綺麗な削りだしに成っている。
切り替え側の様子。
コモン部と同様にすばらしい!
切り替え機構の様子。
