ｱｰｽﾏｯﾄ

ﾓｰﾋﾞﾙｱﾝﾃﾅ用に簡単に取れるｱｰｽﾏｯﾄがﾒｰｶより発売されている。まだ現物は見たことがないがおそらくこの様な物だろうって事でまねして作成した。

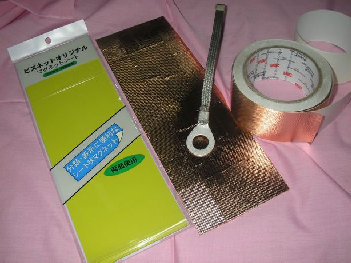

用意した部材
ﾏｸﾞﾈｯﾄｼｰﾄ、銅ﾃｰﾌﾟ(3Mの２ｲﾝﾁ幅)、φ16の圧着端子
編組線10cm、RTV
左の写真はすでにﾏｸﾞﾈｯﾄｼｰﾄに銅ﾃｰﾌﾟを貼り付けた後
銅ﾃｰﾌﾟを貼り付ける時は必ず手袋を着用する。鋭いｴｯｼﾞで
よほど上手く扱わないと手を切ります。

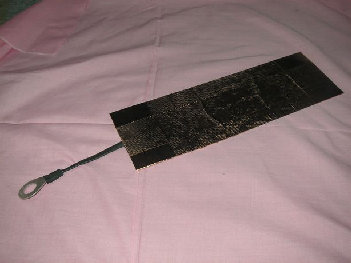

ﾏｸﾞﾈｯﾄｼｰﾄes銅ﾃｰﾌﾟに編組線をはんだ付け
編組線には収縮ﾁｭｰﾌﾞを被せる。

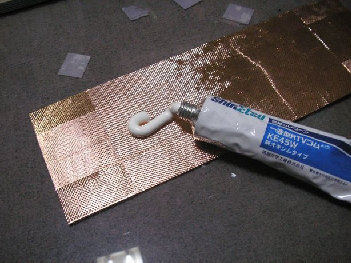

これで完成だが、ここから一工夫で防水処置を施す。

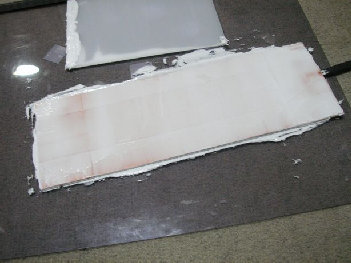

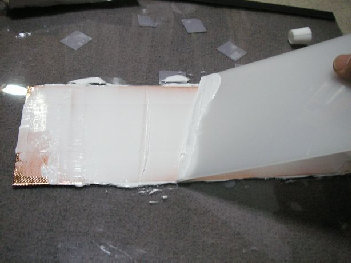

FBに塗布できました。一昼夜おいて裏面も塗布。ﾏｸﾞﾈｯﾄに銅ﾃｰﾌﾟRTVを重ねた事により吸着力の低下を心配したが、問題なく鉄板に吸い付く。さて肝心な性能ですが、これからって時に雨模様で次回の休みまでお預けになりました。

銅ﾃｰﾌﾟについて
小生が知っている範囲で3種類のﾃｰﾌﾟがある。
その1．銅ﾃｰﾌﾟes接着剤に導体粉を糊に混ぜてあるﾀｲﾌﾟ
　　　このﾀｲﾌﾟは重ねて張り付けても導通はOK
その2. 銅ﾃｰﾌﾟes接着剤のみ。このﾀｲﾌﾟは少々工夫をしないと
　　　うまく導通がとれない。
その3. 今回使用した銅ﾃｰﾌﾟ｡ｴﾝﾎﾞｽ加工が施されていてある程度
　　　面で直接導通が取れるﾀｲﾌﾟ。
いろいろなﾒｰｶから銅ﾃｰﾌﾟは発売されている。やっぱり老舗は３Ｍ
Wのﾒｰｶでｼﾝﾄﾛﾝ社もなかなかFBな銅ﾃｰﾌﾟを販売している。
