rcs-8vその１

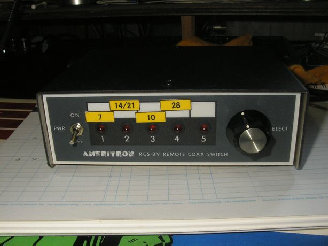

RCS-8Vは本来切替部をﾀﾜｰの上部に設置してｺﾝﾄﾛｰﾗで切り替える同軸切替器です。小生は切替部を室内に設置している。通過電力は5kw、５回路ありなかなか優れものである。今回はｺﾝﾄﾛｰﾙ部を少々ｴﾝﾊﾝｽ？してみた。ｴﾝﾊｽと言ってもｺﾝﾄﾛｰﾙｹｰﾌﾞﾙを切り離すだけであるが．．．雷時やっぱり怖いので．．．

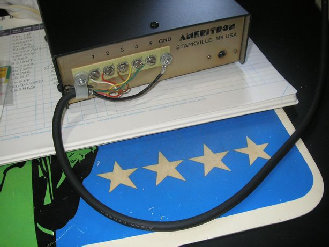

ＲＣＳ８Ｖのﾘｱﾊﾟﾈﾙ
ｺﾝﾄﾛｰﾙｹｰﾌﾞﾙがﾈｼﾞ止めで容易に切り離せない。

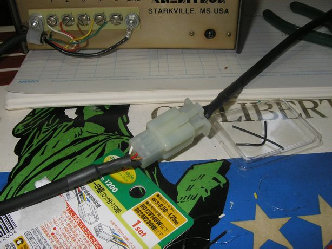

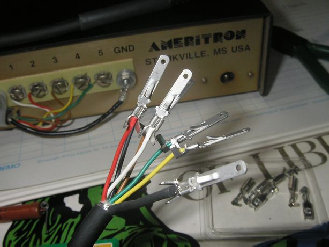

今回はこの線を切断してｺﾈｸﾀｰ構造に変更する。

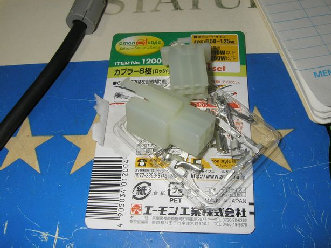

ﾎｰﾑｾﾝﾀｰの車電装ｺｰﾅにて写真のｺﾈｸﾀｰを買い求める。
本当はAMPを使いたいのだが､単品で売っていないし、専用ﾍﾟﾝﾁも無いし．．．．

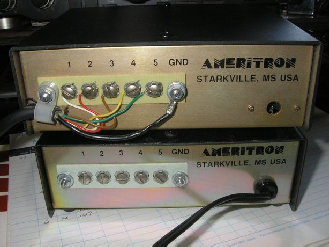

このRCS-8Vをお使いのＯＭは結構いらっしゃるのではないだろうか？小生が買い求めた時は写真上部のDC仕様でした。2006のﾊﾑﾌｪｱｰでｺﾝﾄﾛｰﾙ部だけがジャンクで出品されていたので、予備機で買い求めたらＡＣ仕様でした。(写真下部)

ＳＴＬＰＰＥＲについて

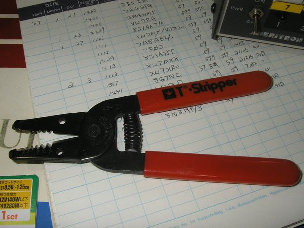

線材の被覆を剥ぐ時に大変重宝するのがｽﾄﾘｯﾊﾟｰです。写真はＷの本家本元？のｽﾄﾘｯﾊﾟｰです。線材の太さがAWGで表記してあるのが少々不便ですが．．．日本でもＨＯＺＡＮなどから同様の線剥きが有ります。
このＳＴＬＰＰＥＲは柄の所の色で単線用、撚り線用と区別しています。ちなみに赤の柄は単線用です。線材に合わせて使い分けします。使い分ける事により被覆を剥ぐとき線材に傷が付かない構造となっています。
線剥きの正しい使い方は線材に切り込みを入れたらそのままＳＴＬＰＰＥＲを移動させて被覆を剥ぐのではなく、切り込みを入れたらそこで終わり。後は爪で被覆を取るのが正しい被覆の剥がし方です。
