IC-729送信改造

　去年のﾊﾑﾌｪｱｰでIC-729を手に入れた｡ｱｸﾘﾙに多少の傷は有るが状態は良好である｡なにぶん古い機械なので1.8および3.8MHzの送信が出来ない。色々調べた結果､ｼﾞｬﾝﾊﾟｰ線を一ヶ所ｶｯﾄするだけでこれらのﾊﾞﾝﾄﾞの送信が可能になる事が判明した。本当に色々調べたが分からなかった。改造情報の出所はICOMのﾎｰﾑﾍﾟｰｼﾞに有った。灯台下暗しでした。

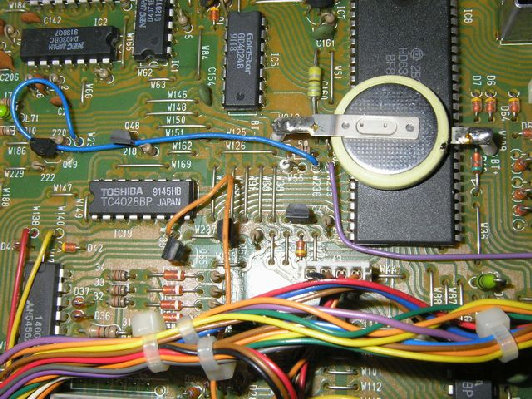

白丸のW55をｶｯﾄすると1.8と3.8MHzの送信が可能になる。小生は裏面からｿﾙﾀﾞｰｳｲｯｸではんだを取り去った。PCBはPLLUNIT　CPUの脇にある０Ω抵抗

分解したついでにちょっとしたﾒﾝﾃを実施した

線材が擦れそうな個所はﾃﾌﾛﾝﾃｰﾌﾟを張り付けた

ﾛｽﾄﾜｯｸｽを削ったところも鋭いｴｯｼﾞに
なっている｡
この個所もﾃﾌﾛﾝﾃｰﾌﾟを張り付ける

はんだのﾌﾗｯｸｽも出来るだけ除去した。
ﾄﾗｲｾﾝを用いるのがFBだが、入手出来ず
IPAでふき取る

ｸｰﾘﾝｸﾞﾌｧﾝの清掃も実施

ﾎｰﾑｾﾝﾀｰで見つけたｷｬﾘﾝｸﾞﾊﾝﾄﾞﾙ
寸法はぴったり！！

同じくﾎｰﾑｾﾝﾀｰで入手したｺﾞﾑ足を
取り付ける

分解した！

おまけ
左の写真の有る部品を取り去ると
すてきな無線機になるらしい？
某Ｗのｻｲﾄに書き込みを発見した。

この当時の装置はﾁｯﾌﾟ部品なし、ﾜｲﾔｰの束線、取り外しが簡単なｺﾈｸﾀｰ等々いじりやすいですね〜
