ﾀﾞﾐｰﾛｰﾄﾞ

ﾋｰｽｷｯﾄ､MFJなどの缶ﾀｲﾌﾟﾀﾞﾐｰﾛｰﾄﾞを参考に作成した。
本来なら無誘導抵抗を用いるのがFBと思うが､わざわざ買うのも．．．なので炭素皮膜抵抗で作成した。

材料
ペンキ調合用の缶　4L
1kΩ5wの炭素皮膜抵抗×20個
Mｺﾈｸﾀｰのﾒｽ
ｴﾝｼﾞﾝｵｲﾙ(ﾄﾖﾀ純正ｷｬｯｽﾙｵｲﾙ)4L

作り方は簡単で､穴空けは缶の蓋中心にMｺﾈｸﾀｰ取付の穴を開ける。

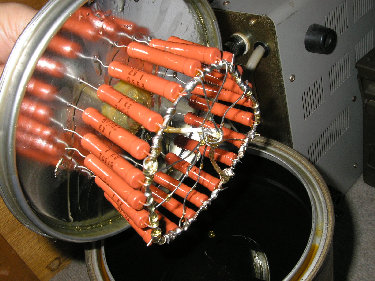

そこから等方向に1mmのﾄﾞﾘﾙで20個の穴を空ける｡次にMｺﾈｸﾀｰの芯に適当な線材をはんだ付け、および抵抗をはんだ付けして出来上がり。（写真参照）
念のためｺﾈｸﾀｰ廻りにはｺｰｷﾝｸﾞを施す。

性能は？
SWR:1.9MHzと28MHzは1.2でその他
のﾊﾞﾝﾄﾞはほぼ1.0と実用可能です。
耐電力：抵抗のﾜｯﾃｰｼﾞだけでも
100Wは問題ない。ｵｲﾙに浸すことにより5倍以上の耐力があると思われる。実際のﾃｽﾄでは500W3分CWで特に異常は認められなかった。

材料
ペンキ調合用の缶　4L
2kΩ5wの炭素皮膜抵抗×40個
Mｺﾈｸﾀｰのﾒｽ
ｴﾝｼﾞﾝｵｲﾙ(AGIP)4L

１号機の出来上がりで気を良くし、改良型の２号機を作成した。
改良点は
(1)１号機は抵抗が上部に位置し､ｵｲﾙ量の割には冷却効果が悪いので改善したい。
(2)耐電力をｱｯﾌﾟしたい。

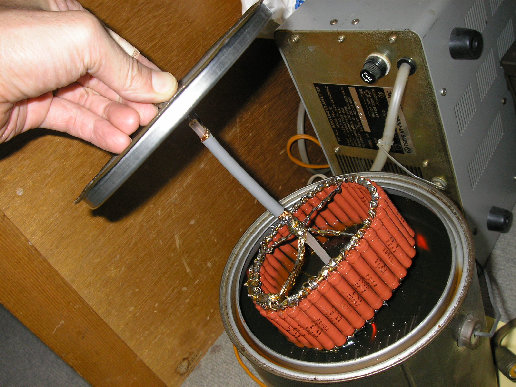

そこで、２号機では蓋に抵抗を取り付けるのを止めて、予め2kΩの抵抗を40個並列に組んだ物を用意し､同軸ｹｰﾌﾞﾙでｺﾈｸﾀｰに取り付ける事にした。（写真参照)
冷却のｴﾝｼﾞﾝｵｲﾙはAGIPを使い高級感を出した！(AGIP→ﾌｪﾗｰﾘが使うｵｲﾙ)
まあこれは洒落ですが．．普通のｵｲﾙと違い緑色で非常に粘りけがある。ＨＩ

で､性能は?　　　　　　　　　　　　　　　1.8MHz〜144MHzまで使用可能！
144MHzのSWRは1.4で､まあ許せる範囲｡
電力はHFで1kW3分CWで異常は認められ
ない。ただし、缶はかなり熱くなる。
万一の事を考えて､ｵｲﾙ沸騰時の安全策
を検討中。(検討中と言ってもすでに
4〜5年過ぎた)

もちろん抵抗の螺旋は交互になるように配置

Homebrew dummyload

Nr.1 Dummyload
1kΩ5w×20Pieces(Parallel)
Freq.range are 1.9〜28MHz
500Watt CW 3min continus　OK

Nr.2 Dummyload
2kΩ5w×40pieces(Parallel)
Freq.range are 1.9〜144MHz
1kWatt CW 3min continus　OK

１号機

２号機
